ボンディング・ワイヤー(アルミ線、アルミ太線、アルミリボン他) Al bonding wire, Al heavy bonding wire, Al bonding ribbon, others

概要

Heraeus社のアルミ線、アルミ太線、アルミリボン、銅リボン等 Bonding wireです。

特徴

Heraeus社のアルミ線ボンデイング・ワイヤは、主に次の4種類のワイヤーで構成されています。
(1)アルミニウム99.9%の高純度ボンディング・ワイヤー  Bonding wire (ALW-49P)
(2)アルミニウム・シリコン(1%)ボンディング・ワイヤー Bonding wire (ALW-29S)
(3)耐腐食性ボンディング・ワイヤー Bonding Wire (ALW-29CとALW-49C)
(4)アルミリボン・ワイヤ (AL-R, AL-H11, AL-H11-CR)

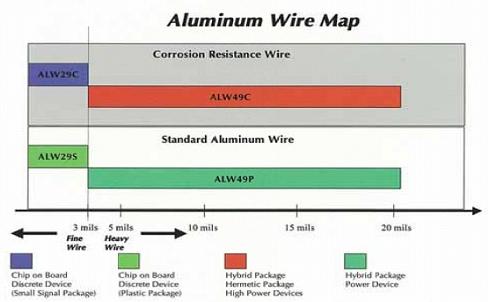

Aluminum Wire Map

タイプ

(1)アルミニウム99.9%の高純度ボンディング・ワイヤー (ALW-49P)
パワーデバイス・デイスクリートデバイス向けアルミワイヤーです。
ワイヤ径:76um~508umにて供給できます。

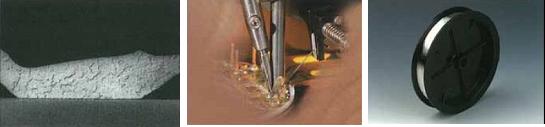

 アルミニウム99.9%の高純度ボンディング・ワイヤー (ALW-49P)


(2)アルミニウム・シリコン(1%)ボンディング・ワイヤー (ALW-29S)
一般的なウエッジボンデイング用アルミワイヤです(特にCOB用途には最適です)。
ワイヤ径:18um~76umにて供給できます。

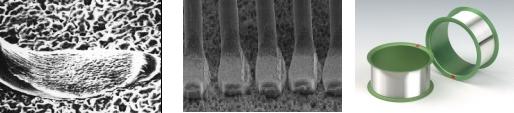

 アルミニウム・シリコン(1%)ボンディング・ワイヤー (ALW-29S)

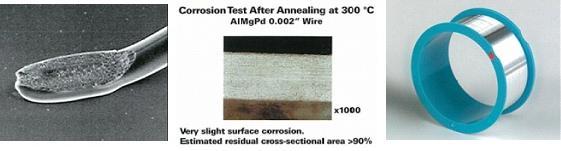

(3)耐腐食製ボンディング・ワイヤー Bonding Wire (ALW-29CとALW-49C)
気密封止できないパッケージに最適です。
ALW-29C: ワイヤ径:18um~76umにて供給できます。

ALW-49C: ワイヤ径:76um~508umにて供給できます。

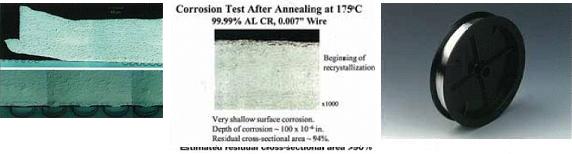

耐腐食製ボンディング・ワイヤー Bonding Wire (ALW-49C)


(4)アルミリボン・ワイヤ Ribbon bonding wire
パワーデバイス・高周波デバイス向けに、3種類のアルミリボン・ワイヤを供給できます。

AL-R・・・4N アルミリボン・ボンデイングワイヤ
AL-H11・・・5N アルミリボン・ボンデイングワイヤ (Extra soft type)
AL-H11-R・・・5N アルミリボン・ボンデイングワイヤ(耐腐食性リボンワイヤ)

各種サイズにて、供給可能です。

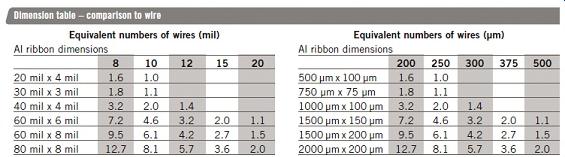

Dimension table-compartson to wire

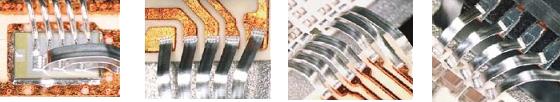

アルミリボン・ワイヤ Ribbon bonding wire
