製品説明

1. 特徴

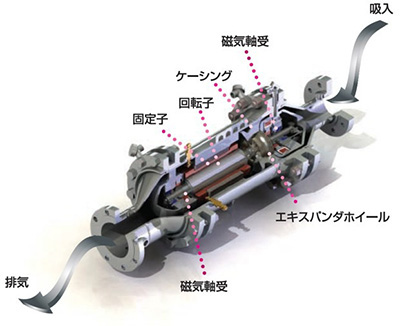

   摩擦のないラジアルタービン

   磁気軸受の採用により摩擦損失が0。
   潤滑油不要・定期メンテナンスが容易なタービンです。

   高速回転技術

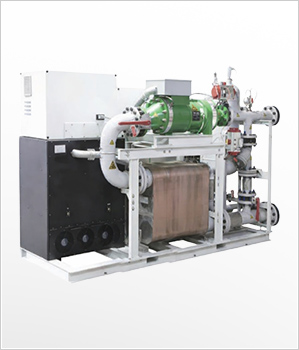

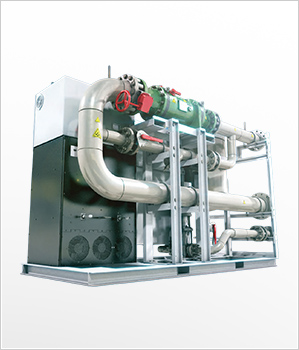

   26,500RPM(125MT)/ 24,500RPM(125XLT)の高速回転・高効率の発電を実現します。

   タービン＋発電機が一体型・密閉構造

   完全密閉を実現し、作動媒体の漏出の心配がありません。

   発電端出力 125kW

   インバータ等を含めた発電端出力は125kWです。

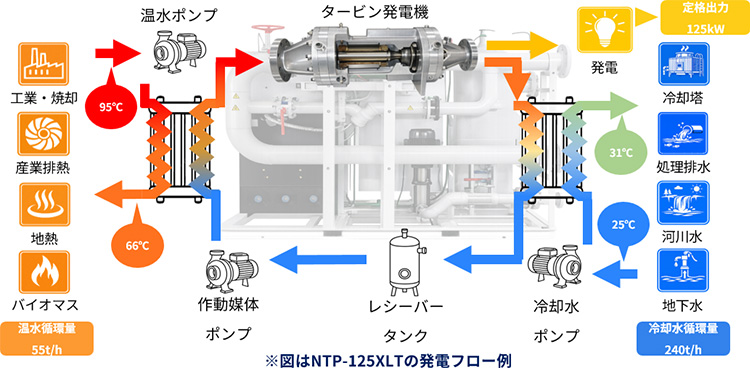

   熱交換器選定の自由化を実現

   発電装置の外部に熱交換器を設置することで、あらゆる熱源・冷却源に対応。最適な熱交換器の選定が実現します。

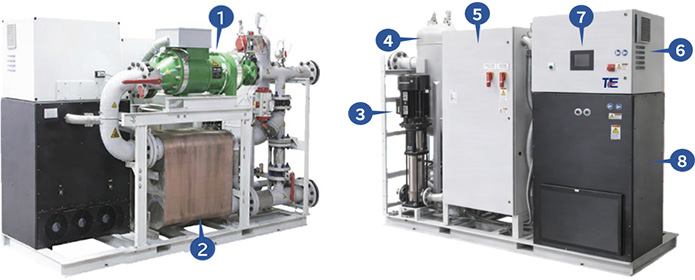

2. 設備概要



   1.密閉型ラジアルタービン発電機

   タービンと発電機が密閉・直結し、コンパクトな一体型高効率発電機です。

   2.エコノマイザー　※125MTのみ

   低圧の作動媒体の余熱を再利用。プレート式熱交換器の採用により、装置効率の向上を実現します。

   3.作動媒体ポンプ

   熱源に応じて作動媒体の循環流量を自動制御します。

   4.作動媒体レシーバータンク

   作動媒体を一定量保ち、タービン発電機へ安定供給します。

   5.動力盤

   バイナリー発電装置内で消費する電気を供給します。

   6.PLC盤

   タービン内回転子と固定子を非接触に保つため、XYZ軸（3次元）の制御を行います。また、PLCによってシステム制御を行います。

   7.タッチパネル

   発電出力、バルブ開度などリアルタイムで確認が可能です。

   8.電力変換装置(インバーター／コンバーター)

   タービン発電機で発生した電気の周波数と電圧を変換します。
