製品説明

1. 製品

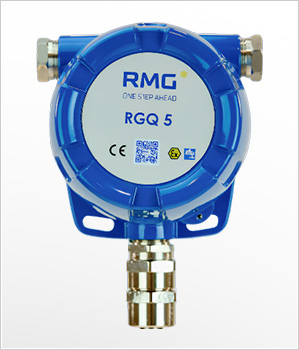

   RGQ5は、可燃性ガスの品質を連続的に測定するオンライン式相関熱量計です。接続はNPT 1/4”で配管へ容易に設置できます。キャリアガス不要かつ30 mL/minの少流量で、発熱量やウォッベ指数などのガス特性を出力することができます。



2. 特徴

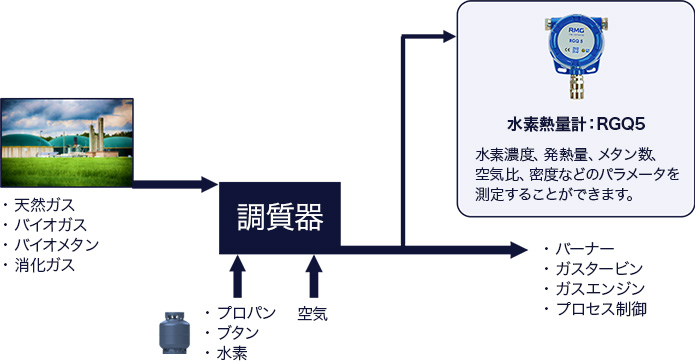

   • ガス品質の監視(低圧力・低流量)
   • リアルタイム測定(1s)
   • 校正ガス、キャリアガス不要
   • 高精度
   • 空気比・燃料消費量・CO₂削減
   • 発電効率向上、消費電力削減

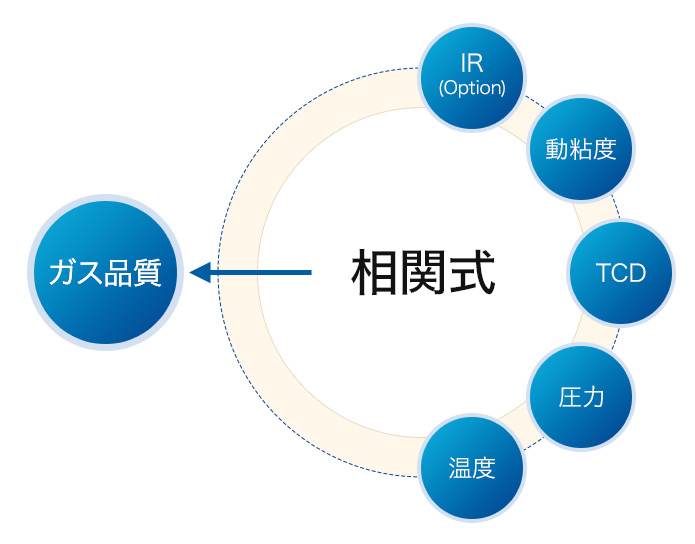

3. 測定原理

   RGQ5はMEMSセンサ―技術を採用しています。特許取得済みの動粘度測定技術に加え、熱伝導率、赤外線、圧力、温度を組み合わせた相関法により、ガス特性を毎秒演算し、発熱量やウォッベ指数などのガス品質をリアルタイムで出力します。



4. 出力データと測定範囲

   出力データ	単位	基準状態
   ウォッベ指数 (Ws&Wi)	MJ/m³ kWh/m³ BTU/scf	圧力：101325 Pa 0/0 ℃ 15/0 ℃ 15/15 ℃ 20/20 ℃ 25/20 ℃ 圧力：14.696 psiA 60 ℉
   高位発熱量 Hs
   低位発熱量 Hi
   密度 ρ	kg/m³, lbm/scf
   圧縮係数 Z
   理論空気比 s-AFR		O2：20.946 Vol.%
   メタン価
   H2 & CO2濃度	mol.%

   出力データ	測定範囲：	基準状態 0/0 ℃
   Ws	26～63	MJ/m³
   Hs	23～58	MJ/m³
   Hi	32～53	MJ/m³
   ρ	0.65～0.9	kg/m³
   Z	0.99～1	ー
   空気比 AFR	8－11	ー
   理論空気比 S-AFR	12～18	ー
   メタン価	65～100	ー
   H2	0～40	mol.%
   CO2	0～20	mol.%

5. サンプルガスの組成

   CH4	70-100 mol.%		C3H8	0-5 mol.%
   C2H6	0-20 mol.%		C4H10	0-3 mol.%
   CO2	0-3 mol.%	1) 0-20 mol.%	高アルカリ	0-1 mol.%
   H2	≦ 0.5 mol.%	2) 0-30 mol.%	N2	0-15 mol.%
   H2O	≦ 0.1 mol.%		O2	≦ 3 mol.%
   ダスト、ミスト	含まれないこと		H2S	≦ 0.01 mol.%
   総発熱量	7.64～13.89 kWh/m³（25℃/0℃）

   1) 2) 追加オプション

6. 仕様

   分類	項目	内容
   サンプルガス	対象ガス	乾燥した中性ガス(10 μmフィルタリング)
   	許容圧力 (入口)	1.150 mbarA
   	圧力範囲 (入口)	(最小)10 mbarG～(最大)100 mbarG
   	圧力範囲 (出口)	大気圧
   	周囲温度	-20 ℃～+55 ℃
   	ガス温度	(1)0 ℃～+55 ℃ (2)-20 ℃～+70 ℃(オプション)
   	ガス流量	30 mL/min
   電気	出力信号	(1)4-20 mA (2)RS-485(Modbus RTU)、19200 bps、8N1
   	電源電圧	+24.0 VDC±10 %
   	消費電力	2.0 W
   装置	寸法	140 mm×135 mm×125 mm、2.6 kg
   	接続	2× 1/4” NPT
   	保護等級	IP66
   	ATEX & IECEx	II 2G Ex db IIC T6 Gb(耐圧防爆、ZONE1)
