eGRAF® : 高熱伝導グラファイトシート eGRAF®
概要
米国NeoGraf(旧GrafTech)社製の熱対策用グラファイトシートです。高性能かつ長寿命な材料であり、高い熱管理を必要とする場面において、優れた効果を発揮いたします。
商品概要
高い熱伝導率や柔軟性など様々な特長を有した熱対策用グラファイトシートです。
NeoGraf社のグラファイトシートeGRAF®は、2つの商品カテゴリーに分かれており、熱の伝わり方の違いがあります。HITHERM™は厚み方向の熱伝導に優れたサーマル・インターフェイス・マテリアル(TIM)として、SPREADER SHIELD™は面方向への熱伝導に優れたヒートスプレッダーとして、多くの電子機器の熱対策などに利用されております。
特長
・面方向への高い熱伝導率(銅の4倍、アルミニウムの7倍)
・異方性
・柔軟性
・軽量性(比重が銅の約80%、アルミの約30%)
・化学的安定性

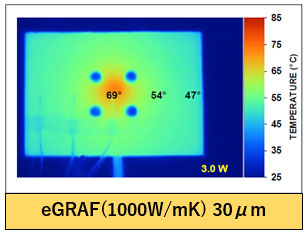

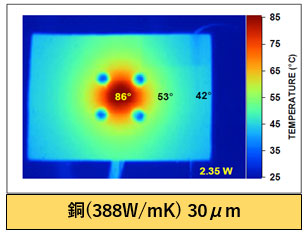

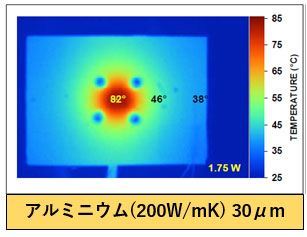

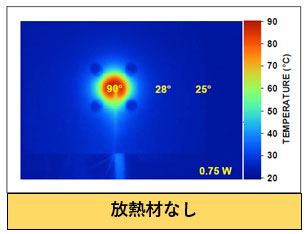

熱拡散効果の比較テスト
測定条件
熱源:φ8.1mm、サンプルサイズ:70×50mm、筺体:ABS樹脂板 1mmt
商品カテゴリー
HITHERM™
厚み方向に熱を伝えるのに適しています。フローやポンプアウト、アウトガスの発生がないため、TIM材として長期に渡って使用可能です。
- ・乾燥による固結や劣化を起こさず、長寿命で熱サイクルに強い
・グリースやゲル素材に比べ作業性が良好。作業の均一性が図れる。
・低接触熱抵抗
SPREADER SHIELD™
面方向に非常に高い熱伝導率を示します。ヒートスプレッダーとヒートシールドの両方の機能を備えており、電子機器の薄型化や軽量化の際に問題となるヒートスポット対策に有効です。ご要望される放熱性能やコストに応じて、天然黒鉛系または人造黒鉛系シートの提案が可能です。
【新製品】NeoNxGen™
NeoGraf社が新たに開発した熱対策用グラファイトシートです。
人造黒鉛シートと同等の熱伝導率を確保しながら、従来の人造黒鉛シートにはないシート厚みを有しております。これまで、人造黒鉛シートの多層化を必要としていた熱拡散性能を、本製品は単層で実現することが可能となり、多層化によって問題となるコスト、複雑さ、リライアビリティを改善することができます。
また、優れた柔軟性および屈曲性があり、フォルダブルディスプレイなど、繰り返し折りたたむ用途にも最適です。
用途
・スマートフォン・タブレットPC・ノートパソコン等のモバイル機器
・家電製品、LED照明等
・バッテリー
・車載用電子部品
・パワー半導体
・医療機器
